Tungsten Seat Ball PM Sintrované díly
Vysokoteplotní a vysokotlaký kulový ventil je konstrukce plovoucího kulového ventilu s tvrdým těsněním s horním vstupem. Počáteční těsnící specifický tlak wolframové koule sedla PM slinutých částí je zajištěn seřizovacím šroubem a médium tlačí kouli, aby stlačilo sedlo výstupního ventilu, aby se úplně vytvořilo těsnění na výstupním konci. V tomto okamžiku je zaručena pružná rotace koule pod kloubovým nastavením šroubů pro nastavení vstupního a výstupního konce.
Představení produktu
|
Tungsten Seat Ball PM Sintrované díly |
||||||||
|
Položka |
Materiál |
Produkční proces |
Teplota slinování |
Plíseň |
Zvyk |
|||
|
Kulové sedlo ventilu ze slitiny wolframu Prášková metalurgie |
Karbid |

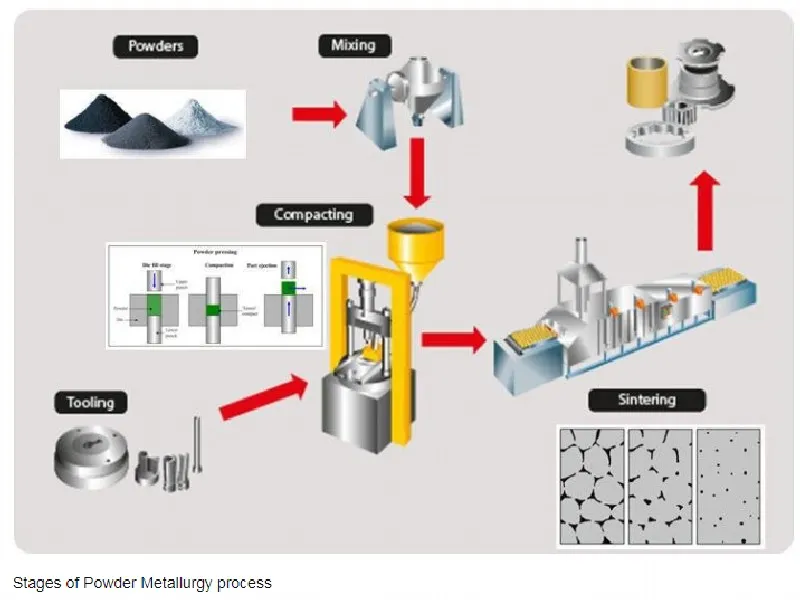

Lisování práškovou metalurgií |
1680 stupňů |
K přizpůsobení |
Ano |
|||
|
Dostupné materiály |
Nízkouhlíková nerezová ocel, slitina titanu (Ti, TC4), slitina mědi, slitina wolframu, tvrdá slitina, slitina pro vysoké teploty (718, 713) |
|||||||
|
Hladkost |
Rozměrová přesnost |
Hustota produktu |
Ošetření vzhledu |
Přiměřená hmotnost |
||||
|
Drsnost 1-5μm |
(±{0}}.1 procenta -±0.5 procenta) |
7.3-7,6 g/CM³ |
Dle požadavků zákazníka |
0.03g-400g) |
||||
Pracovní princip
Vysokoteplotní a vysokotlaký kulový ventil je konstrukce plovoucího kulového ventilu s tvrdým těsněním s horním vstupem. Počáteční těsnící specifický tlak wolframové koule sedla PM slinutých částí je zajištěn seřizovacím šroubem a médium tlačí kouli, aby stlačilo sedlo výstupního ventilu, aby se úplně vytvořilo těsnění na výstupním konci. V tomto okamžiku je zaručena pružná rotace koule pod kloubovým nastavením šroubů pro nastavení vstupního a výstupního konce. Po nastavení seřizovacího šroubu aretační šroub opět zajistěte tak, aby elastické těsnění vytvořilo klínové těsnění mezi sedlem ventilu a tělesem ventilu a vytvořilo těsnicí strukturu sedla ventilu odolnou vysokým teplotám. Tímto způsobem se vytvoří tvrdě utěsněný kulový ventil v pravém slova smyslu, to znamená dynamické tvrdé těsnění mezi kuličkou a sedlem ventilu a třecí tvrdé těsnění mezi sedlem ventilu a tělesem ventilu.
Když je ventil v podmínkách ultra vysoké teploty, tělo ventilu, koule, sedlo ventilu, elastické těsnění atd. jsou v různých vnějších podmínkách. Těleso ventilu je chlazeno externí vodou nebo nízkoteplotním plynem a teplota je nízká; sedlo ventilu, elastické těsnění a těleso ventilu jsou ve vzájemném kontaktu. Teplota je téměř nižší než teplota koule. Proto se mezi částmi ventilu vytvoří teplotní rozdíl, který má za následek nekonzistentní deformaci, takže relativní roztažnost koule je větší. V tomto okamžiku má kulička vysokou expanzní sílu, která tlačí na sedlo ventilu a sedlo ventilu se přenáší na elastické těsnění. Elastické těsnění se nemůže pohybovat pod limitem seřizovacího šroubu, ale elastické těsnění je konzolová konstrukce a konzola prochází malou elastickou deformací. , může účinně absorbovat nerovnoměrnou sílu vysokoúrovňové expanze, takže koule se může stále flexibilně přepínat a pohybovat a nebude uvíznuta při vysokoteplotní expanzi. Elastické těsnění hraje roli grafitového těsnění a předpínací pružiny tradičního kulového ventilu s tvrdým těsněním a zároveň řeší problém, že tyto dva komponenty jsou náchylné k vysokoteplotnímu selhání nad 600 stupňů. Během spínacího procesu pružného těsnění se síla vyvíjená koulí na sedlo ventilu přenese také na elastické těsnění. Elastické těsnění se po omezení seřizovacím šroubem nemůže pohybovat. Konzolová konstrukce v této době prochází mírnou deformací a absorbuje nadměrnou sílu, což zajišťuje pružné a lehké otevírání a zavírání ventilu a prodlužuje životnost těsnící dvojice koule a sedla ventilu.
Klíčovým konstrukčním problémem této konstrukce je konstrukce pružného těsnění.
(1) Konstrukce pružné síly konzoly by měla zajistit dostatečnou elastickou sílu a absorbovat nerovnoměrnou expanzi při ultra vysoké teplotě, aby bylo zajištěno, že ventil lze flexibilně otevřít a zavřít při přibližně 1000 stupních.
(2) Úhel klínu mezi elastickým těsněním, tělesem ventilu a sedlem ventilu je zvolen tak, aby se zajistilo, že při působení síly nedojde k samosvornosti, což má za následek nemožnost klouzat, aby se vytvořila účinná deformace a ohyb při konzoly a hrají roli pružiny.
(3) Úprava kalení a úprava proti poškrábání sedla ventilu, tělesa ventilu a kontaktu klínového úhlu by měla zajistit, aby drsnost a tvrdost povrchu splňovaly požadavky, aby se dosáhlo efektu flexibilního klouzání a těsnění.
Když ventil pracuje v podmínkách ultra-vysoké teploty, musí procházet vodou pro chlazení, aby byla zajištěna vysoká teplotní bezpečnost těla tlakového ventilu. V provozním stavu vysokoteplotní strusky, vysokoteplotního prášku a snadno znečištěného média, když je ventil zcela otevřený nebo zcela uzavřený, lze k propláchnutí střední dutiny použít páru, aby se zabránilo zablokování ventilového spínače. způsobené ucpáním střední dutiny a aby se zabránilo usazování vodního kamene mezi kuličkou a ventilem. Těsnění sedla selže příliš rychle.
